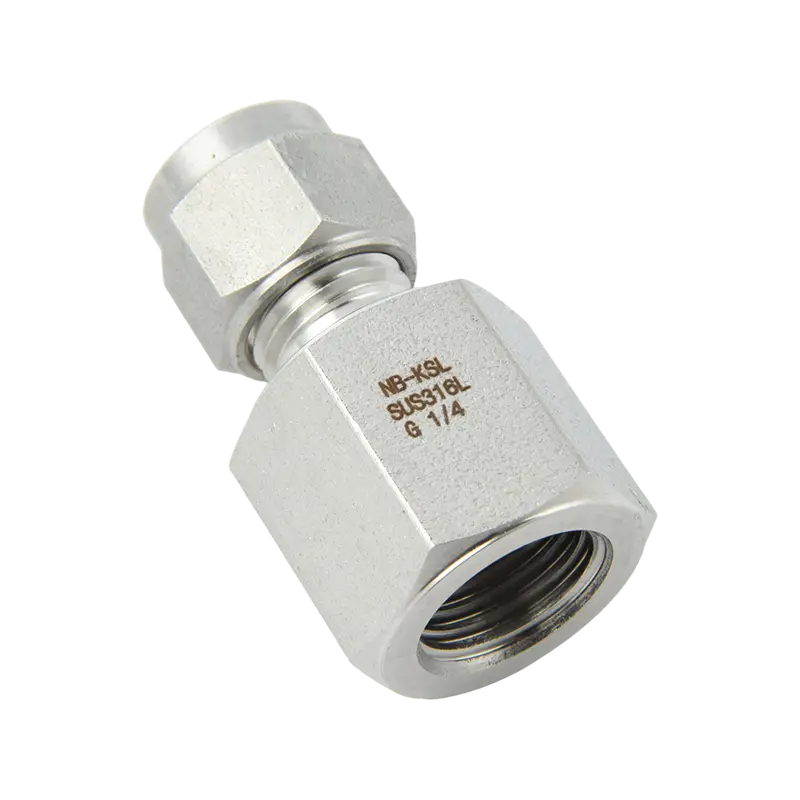

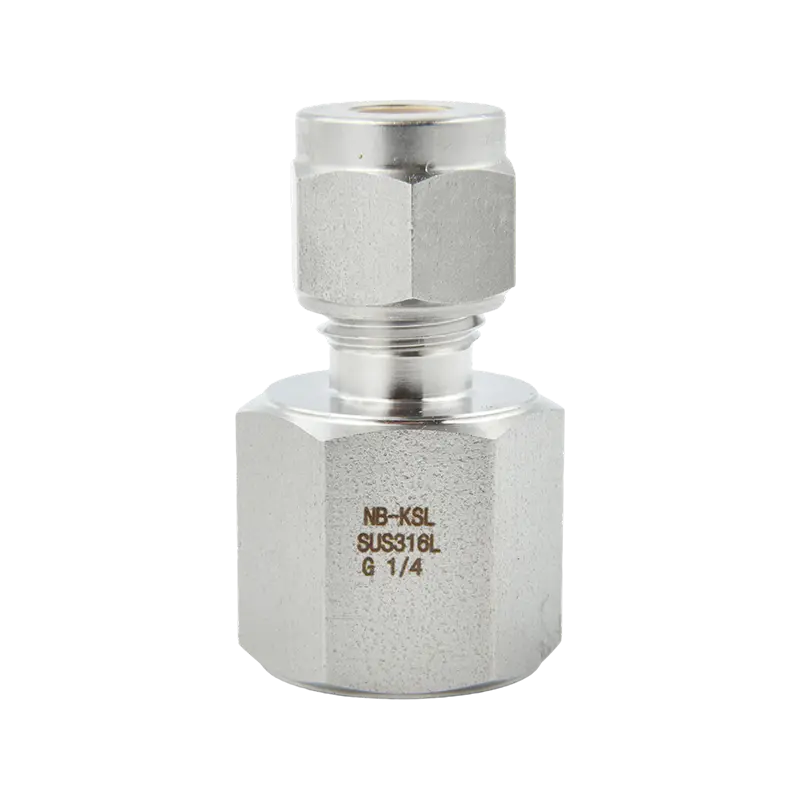

316L rozsdamentes acél kompressziós szerelvény nyomásmérő csatlakozója

Name: 316L rozsdamentes acél kompressziós szerelvény nyomásmérő csatlakozója
Rating: 5 (99 reviews)

Kifejezetten nyomásmérők, távadók és egyéb mérőműszerek csőrendszerekbe történő integrálására tervezett nyomásmérő csatlakozó (más néven mérőadapter) kritikus csomópont. A 316 literes nagy tisztaságú rozsdamentes acélból készült, megbízható kapcsolatként szolgál a precíziós műszerek és a nagynyomású csövek között.

A termék fő előnyei

Műszerosztályú precíziós illeszkedés:
A belső menetes vége nyomásmérő interfészekhez (például G/párhuzamos vagy NPT-menetekhez) van optimalizálva. Gyakran lapos fenekű kialakítással rendelkezik, hogy tömítő alátéteket helyezzen el, így biztosítva a könnyű mérő tájolást és a szivárgásmentes tömítést.

Kiváló rezgés- és lüktetés csillapítás:
A kettős érvéghüvelyes mechanikus reteszelő technológia hatékonyan nyeli el a vezetéken belüli mechanikai rezgéseket és nyomástranzienseket. Ez megakadályozza a mérőműszerek meglazulását vagy a vibráció okozta mérési hibákat, jelentősen meghosszabbítva az érzékeny műszerek élettartamát.

Végső 316L korrózióállóság:
Az alacsony szén-dioxid-kibocsátású 316L anyag kiváló ellenállást biztosít a lyukasztással és a vegyi támadásokkal szemben. Nagy tisztaságú belső furata megakadályozza a részecskék felhalmozódását, amelyek egyébként szennyezhetik a műszer érzékelőelemeit.

Nagynyomású biztonság és integritás:
Az akár 6000 psig tervezési nyomással az egy darabból álló kovácsolt test nagy biztonsági ráhagyást kínál. Légmentes tömítést biztosít még túlnyomásos körülmények között is, megakadályozva a veszélyes közegek szivárgását.

Kapcsolat

Előző:316L rozsdamentes acél Kompressziós szerelvény belső menetes csatlakozó Következő:316L rozsdamentes acél Kompressziós szerelvény belső menet a lemezes csatlakozón keresztül

Leírás
Kapcsolat

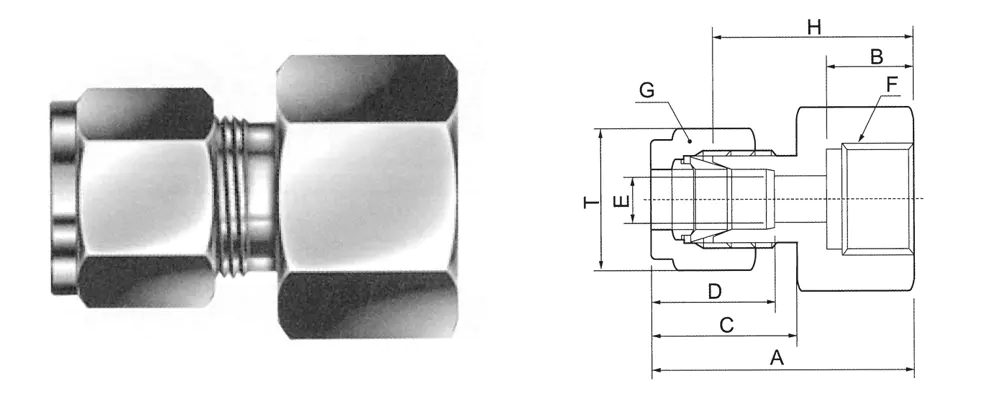

(METRIC) A metrikus csövet az ISO párhuzamos menethez csatlakoztatja (idomszer)

KATALÓGUSSZÁM	T TUBE O.D.	R(PF) NŐ CSŐMÉRET	A	B	D	E	F	G	H
FCG-3-2G	3	1/8	34	14	13.5	2.4	19	12	27
FCG-6-2G	6	1/4	36.2	14	15.8	4.8	19	14	28.4
FCG-6-3G	6	3/8	38	15	15.8	4.8	22	14	30.2
FCG-6-4G	6	1/2	40.9	19	15.8	4.8	27	14	33.1
FCG-8-2G	8	1/4	38.7	14	16.7	5.5	19	16	31
FCG-8-3G	8	3/8	38.7	15	16.7	6.4	22	16	31
FCG-8-4G	8	1/2	43.5	20	16.7	6.4	27	16	35.8
FCG-10-2G	10	1/4	39.4	14	19.6	5.5	19	19	31.8
FCG-10-3G	10	3/8	39.4	15	19.6	6.5	22	19	31.8
FCG-10-4G	10	1/2	44.2	19	19.6	7	27	19	36.6
FCG-12-2G	12	1/4	42.6	14	23.8	5.5	22	22	31.8
FCG-12-3G	12	3/8	42.6	15	23.8	6.5	22	22	31.8
FCG-12-4G	12	1/2	48.9	19	23.8	7	27	22	38.1
FCG-20-4G	20	1/2	54.7	19	25.5	7	30	32	44.2
FCG-22-4G	20	1/2	54.7	19	25.5	7	30	32	44.2

(FRAKCIÓS) Csatlakoztatja a metrikus csövet az ISO párhuzamos menethez (idomszer)

FCG-02-1G	1/4	1/8	31.7	10	15.8	4.8	14	14	23.9
FCG-02-2G	1/4	1/4	36.2	14	15.8	4.8	19	14	28.4
FCG-02-3G	1/4	3/8	38	15	15.8	4.8	22	14	30.2
FCG-02-4G	1/4	1/2	40.9	19	15.8	4.8	27	14	33.1
FCG-03-2G	3/8	1/4	39.4	14	19.6	5.5	19	17	31.8
FCG-03-3G	3/8	3/8	44.2	15	19.6	6.5	22	17	36.6
FCG-03-4G	3/8	1/2	44.2	19	19.6	7	27	17	36.6
FCG-04-2G	1/2	1/4	42	14	23.4	5.5	22	22	31.8
FCG-04-3G	1/2	3/8	42	15	23.4	6.5	24	22	31.8
FCG-04-4G	1/2	1/2	48.3	19	23.4	7	27	22	38.1

(FRAKCIÓS) Csatlakoztatja a metrikus csövet az ISO párhuzamos menethez (idomszer)

FC-3-M14*1.5	3	M14x1,5	34	15	13.5	2.4	19	12	27
FC-6-M14*1.5	6	M14x1,5	38	15	15.8	4.8	19	14	30.2
FC-8-M14*1.5	8	M14x1,5	37.8	15	16.7	5.5	19	16	31
FC-10-M14*1.5	10	M14x1,5	39.4	15	19.6	5.5	19	19	31.8
FC-12-M14*1.5	12	M14x1,5	42.6	15	23.8	5.5	22	22	31.8
FC-6-M16*1,5	6	M16x1,5	38	16	15.8	6.5	22	14	30.2
FC-8-M16*1.5	8	M16x1,5	38.7	16	16.7	6.4	22	16	31
FC-10-M16*1.5	10	M16x1,5	39.4	16	19.6	6.4	22	19	31.8
FC-12-M16*1.5	12	M16x1,5	42.6	16	23.8	6.5	22	22	31.8
FC-8-M18*1.5	8	M18x1,5	41.3	16	16.7	6.4	24	16	33.6
FC-12-M18*1.5	12	M18x1,5	44.4	16	23.8	7	24	22	33.6
FC-6-M20*1,5	6	M20x1,5	40.3	16	15.8	4.8	27	14	32.5
FC-8-M20*1,5	8	M20x1,5	41.2	16	16.7	6.4	27	16	33.5
FC-10-M20*1,5	10	M20x1,5	42.1	16	19.6	7	27	19	34.5
FC-12-M20*1,5	12	M20x1,5	45.3	16	23.8	7	27	22	34.5
