316L rozsdamentes acél kompressziós idom a PIPE cső tompahegesztési kötéséhez

Name: 316L rozsdamentes acél kompressziós idom a PIPE cső tompahegesztési kötéséhez
Rating: 5 (99 reviews)

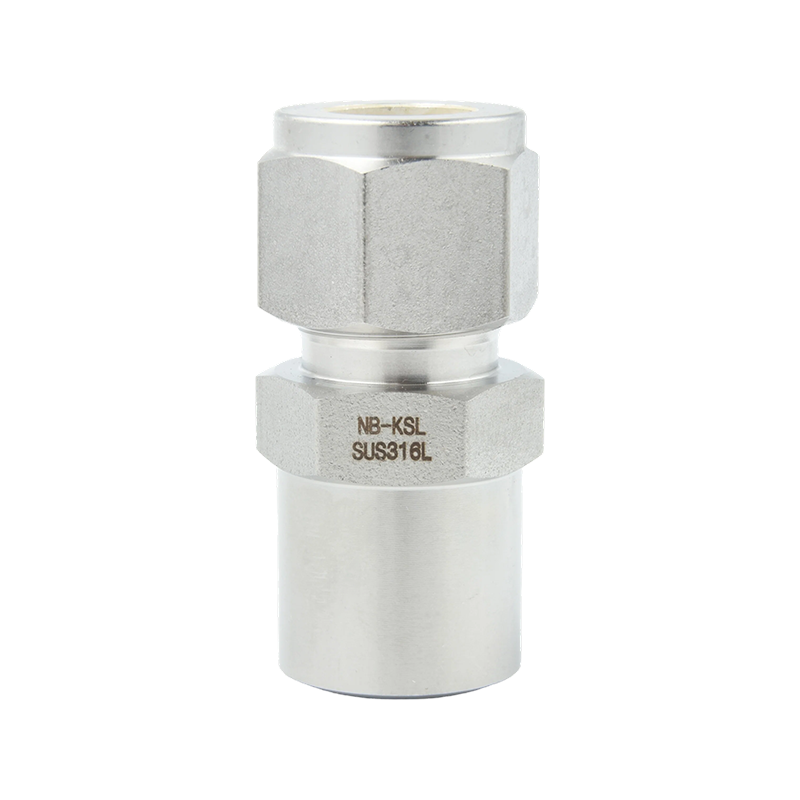

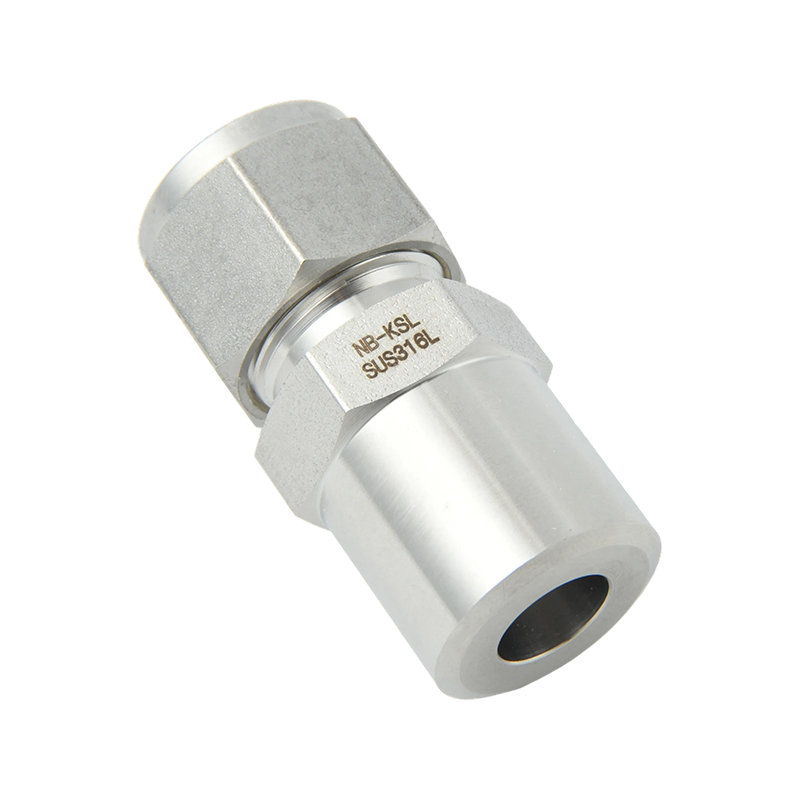

Ez a termék 316L-es rozsdamentes acélból készült, alacsony szén-dioxid-kibocsátású ausztenites rozsdamentes acélból (≤0,03% C). A 316L alacsony szén-dioxid-tartalma jelentősen csökkenti a hegesztés utáni szemcseközi korrózió kockázatát, így ez az idom alkalmas kemény kémiai folyamatokhoz és nagy tisztaságú folyadékszállító rendszerekhez. A kompressziós szerelvény vége három fő részből áll: egy nyomógyűrű, amely a csövet meneteken keresztül összenyomja, hogy szoros fém-fém tömítést hozzon létre; anya, amely a nyomógyűrűt meneteken keresztül meghúzza, hogy a csövet a szerelvényhez rögzítse; és belső kialakítás átmeneti kúpos felülettel vagy lépcsős lyukkal, amely biztosítja, hogy a nyomógyűrű teljesen összenyomja a csövet, és tömítést képez az anya meghúzásakor, miközben eloszlatja a feszültséget és megakadályozza a cső deformálódását.

Kapcsolat

Előző:Nincs előző termék Következő:316L rozsdamentes acél kompressziós szerelvény típusú PIPE cső tompahegesztő könyök

Leírás
Kapcsolat

FÉM CSŐHEGESZTÉSI CSATLAKOZÓ

Frakcionált csövet köt össze a csővel

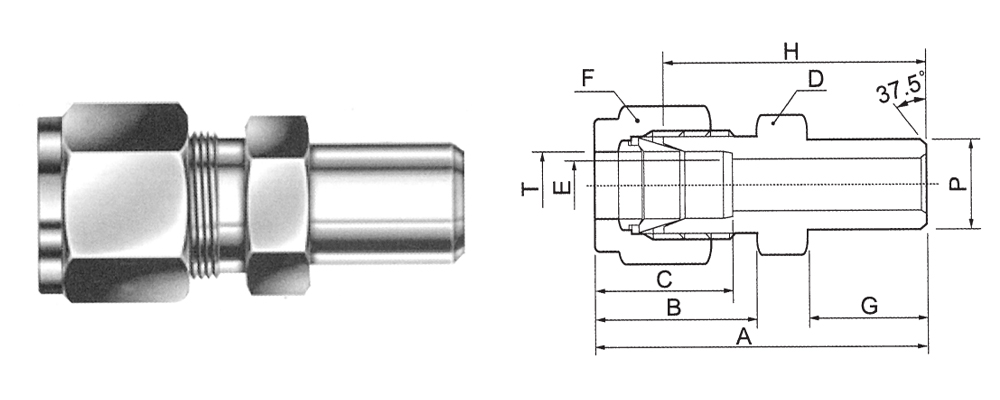

T TUBE O.D.	FÉRFI PIPE SIZI P O.D. mm	KATALÓGUSSZÁM	A	B	C	D	E	F	G	H
1/8	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
3/8	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
3/8	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
3/8	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
3/8	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

A metrikus csövet csőhöz köti

T TUBE O.D.	FÉRFI PIPE SIZI P O.D. mm	KATALÓGUSSZÁM	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

Minden méret milliméterben értendő, hacsak nincs másképp megadva, csak referenciaként változhat.
